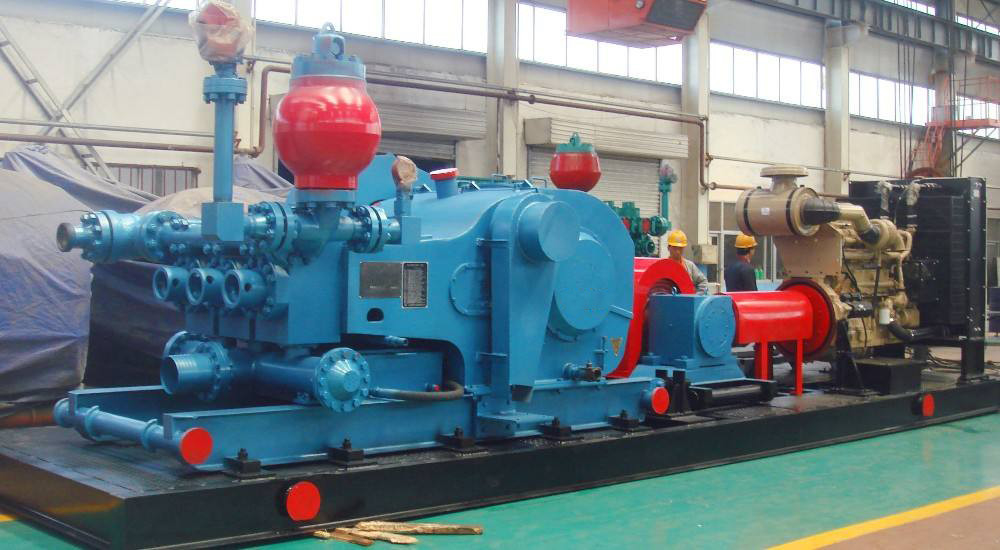

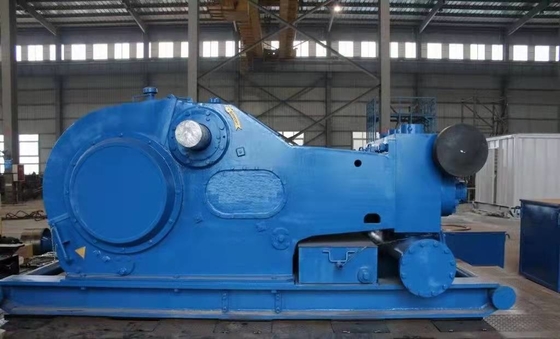

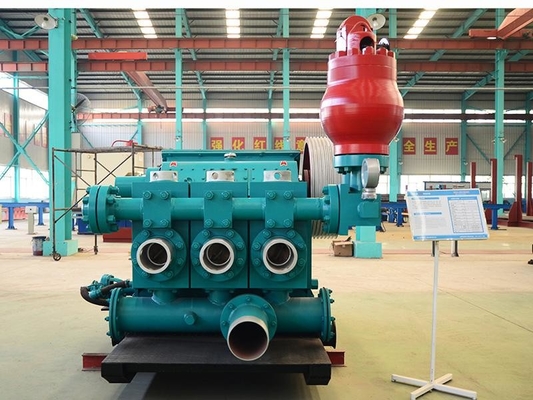

Bomba del lodo de perforación para el estándar 1000 de los caballos de fuerza API 7K de la bomba de RS F-1000
La función de la bomba de fango
En pozos del aceite de perforación y de gas natural, se utiliza para bombear fango del fluido para sondeos para hacer que circula y que fluye para el impacto. Según la importancia de su
trabajo, se compara al corazón de la plataforma de perforación.
La circulación del fango es una operación dominante en el proceso de la perforación rotatoria, y sus funciones principales son como sigue:
1. Quite los cortes de la parte inferior del pozo y llévelos a la superficie a través del espacio anular.
2. Haga la torta de fango en la pared bien para evitar que la pared bien se derrumbe.
3. Equilibre o controle la presión de las capas del aceite, del gas y del agua en la sección bien perforada para prevenir el escape.
4. Martillo complejo de las situaciones de la manija. Si la parte inferior de la grieta se encuentra, se bombea el material que tapa, y cuando se pega el taladro,
el petróleo crudo y el gasoil se bombean para lanzar pegados.
5. Refresque la broca y lubrique la columna de sondeo de rotación.
Parámetro técnico de la bomba de fango RS-F1000
| Modelo de la bomba |
RS-F1000 |
| Energía de entrada clasificada |
735kw (1000HP) |
| Movimiento |
140min-1 (140SPM) |
| Longitud de movimiento |
254m m (10") |
| Ratio del engranaje |
4.207:1 |
| Presión de Max.working |
34.5MPa |
| Válvula |
API#6 |
| Diámetro de Max.cylinder |
6 3/4" |
| Presión de Max.cylinder |
16.4MPa |
| Diámetro del tubo de succión |
305m m (12") |
| Diámetro del tubo de descarga |
5 1/8" reborde (5000psi) |
| Diámetro del piñón |
196.9m m (7 3/4") |
| Llave |
50.8×50.8 (2" ×2”) |
| Dimensiones (milímetros) |
4267×2350×1862 |
| Peso de la máquina principal |
186442kg |
| Tabla de relación entre la descarga y la presión de la bomba de fango RS-F1000 |
| |
|
|
|
|
|
|
|
|
|
| Diámetro del cilindro |
|
en |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Presión de la descarga |
Mpa |
16,4 |
17,6 |
19,1 |
20,7 |
24,6 |
29,8 |
34,5 |
| PSI |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Movimiento |
Energía entrada |
|
Capacidad de la descarga (L/s) |
| min-1 |
Kilovatio |
Caballos de fuerza |
| 140 |
735 |
1000 |
41 |
38 |
35,2 |
32,4 |
27,2 |
22,5 |
18,2 |
| 130 |
683 |
929 |
38,07 |
35,28 |
32,68 |
30,1 |
25,26 |
20,89 |
16,9 |
| 120 |
630 |
857 |
35,14 |
32,57 |
27,86 |
27,77 |
23,3 |
19,28 |
15,6 |
| 110 |
578 |
786 |
32,21 |
29,85 |
27,66 |
25,46 |
21,37 |
17,68 |
14,3 |
| 100 |
525 |
714 |
29,28 |
27,14 |
25,14 |
23,14 |
19,43 |
16,07 |
13 |
| 1 |
5,25 |
7,14 |
0,293 |
0,271 |
0,251 |
0,231 |
0,194 |
0,161 |
0,13 |
| (Eficacia mecánica el 90%, coefficiet de la plenitud el α=100%, y eficacia volumétrica 100%) |
|
Marca de la fuente
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
POZO de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
