Datos del producto:
|
| Energía de entrada clasificada: | 956kw (1300HP | Movimiento: | 150 min-1 (150SPM) |
|---|---|---|---|
| longitud de movimiento: | 229m m (9") | Ratio del engranaje: | 4.185:1 |
| Presión de trabajo máxima: | 34.5MPa | válvula: | API#6 |
| Diámetro de Max.Cylinder: | 6-1/2” | Presión máxima del cilindro: | 14.4MPa |
| Diámetro del tubo de succión: | 254m m (10") | Diámetro del tubo de descarga: | 5-1/8” reborde (5000psi) |
| Alta luz: | Bombas de fango de RS F-800 para las plataformas de perforación,Caballos de fuerza 800 bombas de fango para las plataformas de perforación,Bomba de fango del pozo de petróleo del API 7K |
||

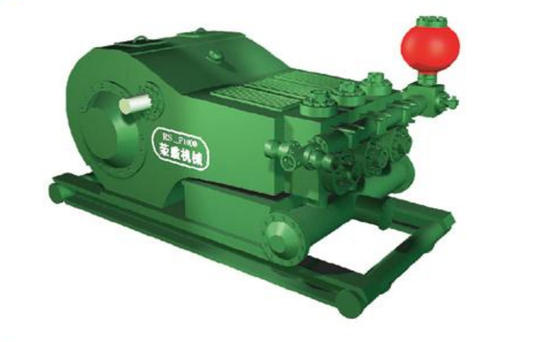

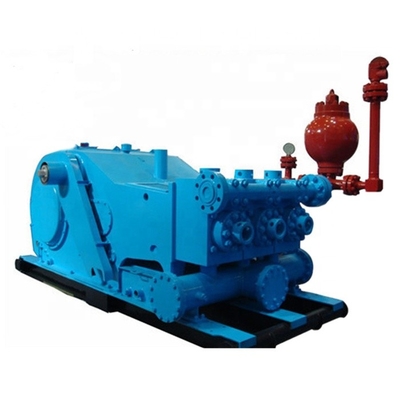

Bomba del lodo de perforación para el estándar de los caballos de fuerza 800 API 7K de la bomba de fango de RS F-800
Parámetro técnico
| Modelo de la bomba | RS-F800 |
| Energía de entrada clasificada | 956kw (1300HP) |
| Movimiento | 150 min-1 (150SPM) |
| Longitud de movimiento | 229m m (9") |
| Ratio del engranaje | 4.185:1 |
| Presión de Max.working | 34.5MPa |
| Válvula | API#6 |
| Diámetro de Max.cylinder | 6 1/2” |
| Presión de Max.cylinder | 14.4MPa |
| Diámetro del tubo de succión | 254m m (10") |
| Diámetro del tubo de descarga | 5 1/8" reborde (5000psi) |
| Diámetro del piñón | 177.8m m (7") |
| Llave | 44.45×44.45m m (1 3/4" ×1 3/4") |
| Dimensiones (milímetros) | 3963×2005×1694 |
| Peso de la máquina principal | 14000kg |
| Tabla de relación entre la descarga y la presión de la bomba de fango RS-F800 | |||||||||
| Diámetro del cilindro | en | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |
| Presión de la descarga | Mpa | 14,4 | 15,6 | 16,9 | 20,1 | 24,3 | 30 | 34,3 | |
| PSI | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 | ||
| Movimiento | Energía entrada | Capacidad de la descarga (L/s) | |||||||
| min-1 | Kilovatio | Caballos de fuerza | |||||||
| 150 | 588 | 800 | 36,76 | 34 | 31,32 | 26,32 | 21,75 | 17,62 | 13,92 |
| 140 | 548,8 | 746,7 | 34,3 | 31,73 | 29,23 | 24,57 | 20,3 | 16,45 | 12,99 |
| 130 | 509,6 | 693,3 | 31,85 | 29,47 | 27,14 | 22,81 | 18,85 | 15,27 | 12,06 |
| 120 | 470,4 | 640 | 29,4 | 27,2 | 25,06 | 21,06 | 17,4 | 14,1 | 11,14 |
| 110 | 431,2 | 586,7 | 26,95 | 24,93 | 22,97 | 19,3 | 15,95 | 12,92 | 10,21 |
| 1 | 3,92 | 5,33 | 0,245 | 0,227 | 0,209 | 0,175 | 0,145 | 0,117 | 0,093 |
| (Eficacia mecánica el 90%, coefficiet de la plenitud el α=100%, y eficacia volumétrica 100%) | |||||||||
Solución del sistema de la bomba de fango del RF F-800
| No. | Contenido | Unidad | Qty |
| 1 | Bomba del lodo de perforación RS-F800, bomba eléctrica del espray 2.2Kw; dispositivo, humidificador de la pulsación de la descarga KB-45; montaje (12gal, 5000psi), 15" manera de la descarga 5 (filtro; interior), válvula de seguridad del perno de esquileo JA-3 (35MPa), indicador de presión antivibraciones (0-6000psi), 5" trazador de líneas del cilindro, pistón. | FIJE | 2 |
| 2 | Motor diesel 875HP@1800-210RPM del CAT C27 (tanque de agua incluyendo, fan, silenciador, refrigerador de aceite) | FIJE | 2 |
| 3 | ALLISON Hydraulic Transmission S6620 | FIJE | 2 |
| 4 | Base pública del motor diesel y de la transmisión | FIJE | 2 |
| 5 | Acoplador DOX300F-400 y escudo del acoplador | FIJE | 2 |
| 6 | Caja de cadena colgante de la transmisión de la bomba | FIJE | 2 |
| 7 | Sistema lubricante eléctrico de la caja de la cadena | FIJE | 2 |
| 8 | Bomba de la infusión del poder (45KW, 380V, 50HZ) y múltiple | FIJE | 2 |
| 9 | Base grande | FIJE | 2 |
| 10 | Sistema de control | FIJE | 2 |
| 11 | Herramientas del accesorio | FIJE | 2 |
| 12 | Recambios del accesorio | FIJE | 2 |
| 13 | Coste de la asamblea y de la eliminación de errores | FIJE | 2 |
| 14 | Coste de embalaje (embalaje desnudo) y carga (puerto de Shangai) | FIJE | 2 |
Marca de la fuente
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
POZO de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
