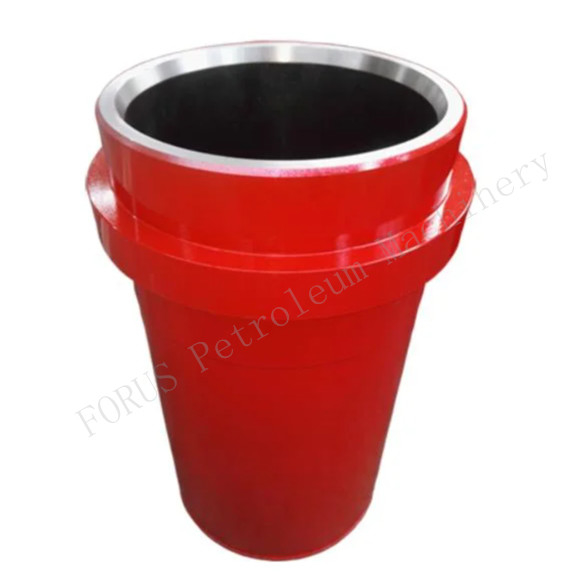

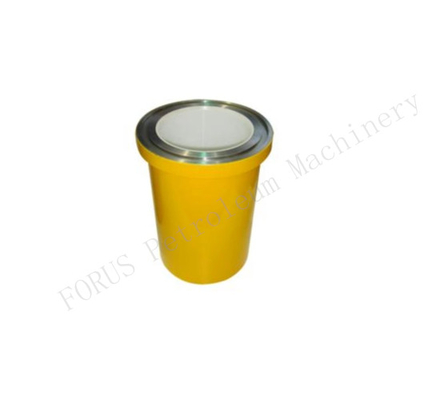

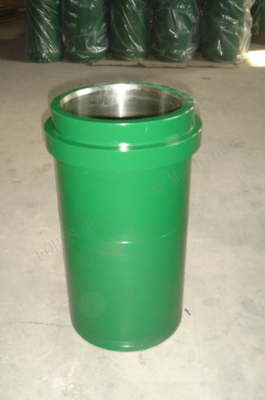

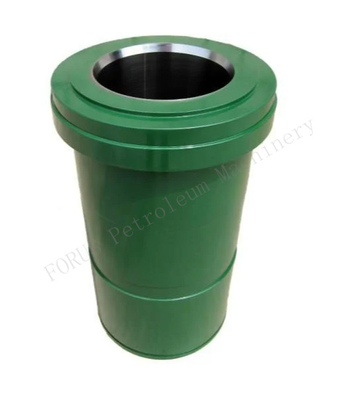

Trazador de líneas bimetálico del trazador de líneas de la bomba de fango usado para la bomba de fango de la serie de F
Descripción del trazador de líneas bimetálico
Las capas internas y externas están limitadas firmemente juntas. El acero externo 45# es desgaste-resistente y el arrabio del alto cromo interno es desgaste-resistente
y resistente a la corrosión. La dureza después de que el tratamiento térmico alcance el grado de 62 Rockwell C.
La producción de nuestra compañía de trazador de líneas bimetálico del cilindro estrictamente controlar el tamaño dentro de la gama de la tolerancia, para asegurar la instalación fácil, alta manga interna
final, resistencia de desgaste, resistencia a la corrosión, vida de servicio larga, conveniente para toda clase de ambiente de trabajo duro.
Capa: 45# la forja, σ B >610MPa de la resistencia a la tensión, rinde el σ S >450MPa, alargamiento de la fuerza el > 17%, dureza HB180-200.
Manga interna: el arrabio del alto cromo (bastidor centrífugo), recuece la dureza HRC≤40, apagando la dureza HRC 60-67.
Composición química: C 2,8% - 3,1%, Cr del 26% el 28%, Si 0,6% 0,9%, manganeso 0,5% el 1% MES 0.5%-0.8%, S, P <0>
Industrias aplicables
Industria petrolera, industria química, industria alimentaria, etc., puede ser procesado con los dibujos y las muestras.
Lista de la bomba de fango de piezas de la bomba de fango para F-1600
| Artículo |
Descripción de producto |
Modelo de la bomba de fango |
Número de parte. |
| 1 |
Montaje del cilindro hidráulico |
F-1300/F-1600 |
AH36002-05.01.00 |
| 2 |
Reborde de culata |
F-1300/F-1600 |
AH36001-05.02 |
| 3 |
Culata |
F-1300/F-1600 |
AH36001-05.03 |
| 4 |
Montaje del tablero de enchufe |
F-1300/F-1600 |
AH36001-05A.04.00 |
| 5 |
Guías de barra de la válvula (más bajas) |
F-1300/F-1600 |
AH36001-05A.05.00 |
| 6 |
Enchufe de culata |
F-1300/F-1600 |
AH36001-05A.06.00 |
| 7 |
Colocación de la placa |
F-1300/F-1600 |
AH36001-05A.07 |
| 8 |
Junta de culata |
F-1300/F-1600 |
AH36001-05.08 |
| 9 |
Múltiple de la descarga |
F-1300/F-1600 |
AH36001-05.09 |
| 10 |
Válvula |
F-1300/F-1600 |
AH33001-05.16A |
| 11 |
Por-agujero del montaje de válvula API 7 |
F-1300/F-1600 |
AH36001-05.12A.00 |
| 12 |
Anillo de cierre de la cubierta de la válvula |
F-1300/F-1600 |
AH36001-05.13 |
| 13 |
Cubierta de la válvula |
F-1300/F-1600 |
AH36002-05.02 |
| 14 |
Sello del trazador de líneas del cilindro |
F-1300/F-1600 |
AH36001-05.15 |
| 15 |
Placa que lleva |
F-1300/F-1600 |
AH36002-05.03 |
| 16 |
Reborde del trazador de líneas del cilindro |
F-1300/F-1600 |
AH36001-05.17 |
| 17 |
Glándula del trazador de líneas del cilindro |
F-1300/F-1600 |
AH36001-05.18.00 |
| 18 |
Barra de pistón |
F-1300/F-1600 |
AH36002-05.05 |
| 19 |
Adaptador NPT3/8 |
F-1300/F-1600 |
AH36002-05.04.00 |
| 20 |
Anillo o φ200×7 |
F-1300/F-1600 |
5.30301E+17 |
| 21 |
Anillo de cerradura del trazador de líneas del cilindro |
F-1300/F-1600 |
AH36001-05.22 |
| 22 |
Trazador de líneas bimetálico del cilindro |
F-1300/F-1600 |
AH130102051200 |
| 23 |
Montaje de la abrazadera |
F-1300/F-1600 |
AH36002-05.06.00 |
| 24 |
Codo NPT3/8-M22X1.5 |
F-1300/F-1600 |
AH36002-05.08 |
| 25 |
Cubierta de extremo del cilindro |
F-1300/F-1600 |
AH36001-05.27
|
Las piezas de la bomba de fango de la fuente califican
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
POZO de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
