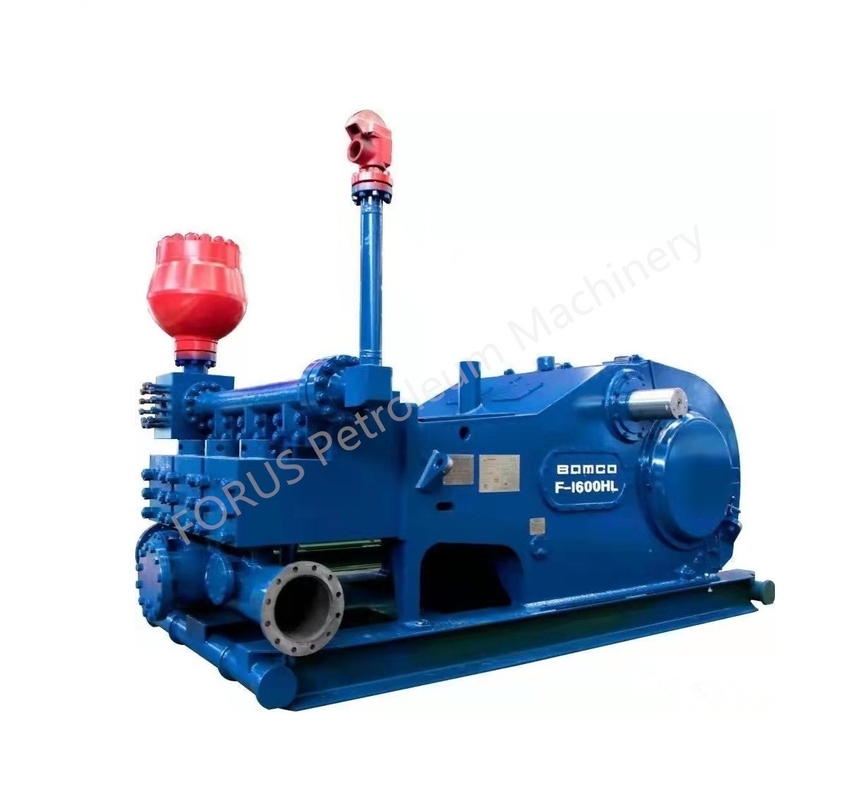

Bomba del lodo de perforación para el estándar de la bomba de fango de BOMCO F-1600HL API 7K
La función de la bomba de fango
En pozos del aceite de perforación y de gas natural, se utiliza para bombear fango del fluido para sondeos para hacer que circula y que fluye para el impacto. Según la importancia de su
trabajo, se compara al corazón de la plataforma de perforación.
La circulación del fango es una operación dominante en el proceso de la perforación rotatoria, y sus funciones principales son como sigue:
1. Quite los cortes de la parte inferior del pozo y llévelos a la superficie a través del espacio anular.
2. Haga la torta de fango en la pared bien para evitar que la pared bien se derrumbe.
3. Equilibre o controle la presión de las capas del aceite, del gas y del agua en la sección bien perforada para prevenir el escape.
4. Martillo complejo de las situaciones de la manija. Si la parte inferior de la grieta se encuentra, se bombea el material que tapa, y cuando se pega el taladro,
el petróleo crudo y el gasoil se bombean para lanzar pegados.
5. Refresque la broca y lubrique la columna de sondeo de rotación.
Parámetro técnico de la bomba de fango F1600
| Tipo |
Bomba de pistón de efecto simple triple horizontal |
Con engranaje |
Raspa de arenque |
| Poder clasificado, HP (kilovatios) |
1600(1193) |
Ratio del engranaje |
4.206:1 |
| Velocidad clasificada de la bomba, SPM |
120 |
Tamaño máximo del trazador de líneas por la longitud de movimiento, pulgadas (milímetros) |
7" ×12” (180×305) |
| Conexión de la succión, pulgadas |
12 |
Pote de la válvula |
API#7 |
| Descargue el reborde, pulgadas |
5 |
Diámetro del eje del piñón. En (milímetros) |
8-1/2” (215.9m m) |
| Peso aproximado, Ibs (kilogramos) |
54660(24791) |
| Llave en (milímetros) |
2×2 (50.8×50.8) |
| Poder del motor |
55Kw |
Funcionamiento
| Movimiento S/Minute |
Potencia |
Tamaño del trazador de líneas. Grado de la presión del milímetro. Mpa (PSI) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 23,19 |
3365 |
25,99 |
3770 |
29,34 |
4255 |
33,39 |
4840 |
34,47 |
5000 |
34,5 |
5000 |
| Kilovatio |
HP |
Dislocación L/S (GPM) |
| 130 |
1193 |
1600 |
46,31 |
41,31 |
36,59 |
32,16 |
28,02 |
26,3 |
| 120 |
1101 |
1477 |
42,75 |
38,13 |
33,78 |
29,69 |
25,86 |
24,27 |
| 110 |
1010 |
1354 |
39,19 |
34,95 |
30,96 |
27,21 |
23,71 |
22,25 |
| 100 |
918 |
1231 |
35,63 |
31,78 |
28,15 |
24,74 |
21,55 |
20,23 |
| 90 |
826 |
1108 |
32,06 |
28,6 |
25,33 |
22,27 |
19,4 |
18,21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Marca de la fuente
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
POZO de petróleo: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NACIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
