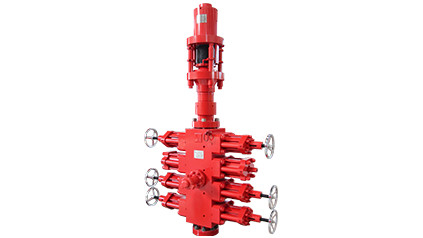

Modelo 4 del BOP de la tubería de API Blowout Preventer Equipment Coiled 1/16” - 10000psi
La tubería en espiral BOP es los componentes claves para el dispositivo de control bien, usados en la operación en espiral de la tubería, para prevenir con eficacia el accidente del escape, ejecuta la construcción de la seguridad. Se compone principalmente de las dos piezas siguientes:
Pila en espiral del BOP de la operación de la tubería
●La caja del BOP adopta la base de goma de reemplazo lateral del tipo de la puerta, simple y conveniente, incluso la tubería en espiral es en funcionamiento, y la base de goma puede ser substituida.
●Con la estructura doble del cilindro, el uso de la presión para sellar y lacre confiable, vida de servicio larga y para controlar la presión baja.
●La original creó la estructura de la cerradura de puerta lateral, funcionamiento fácil de utilizar, estable.
Tubería en espiral BOP del Ram cuatro
●El BOP con el espolón de aislamiento lleno, esquila el espolón, el espolón del resbalón y el espolón del sello de la mitad.
●Espolón usando diseño desprendible de la estructura, el diseño único del resbalón de diente para reducir el daño de la tubería en espiral.
●El interfaz del aceite del interruptor para el conector rápido del enchufe, fácil actuar, y él se equipa de la protección, seguro y confiable.
1. El frente de Ram Body 3. del espolón 2. del top pega el tornillo de goma 4.
5. chaveta paralela con tornillo de la llave de situación 6.
Estructura de aislamiento entera del montaje del espolón
1. Cuchilla ascendente del esquileo del tornillo 3. del cuerpo 2. del Ram del esquileo
4. Abajo del tornillo de la llave de situación del cuerpo 5. del espolón del esquileo 6.
Strycture del montaje del espolón del esquileo
1. Clavija posicionadora del cuerpo 3. del Ram del cuerpo 2. del resbalón
4. tornillo de la llave de situación 5.
Estructura del montaje del espolón del resbalón
1. Cuerpo 2. 3. de goma delanteros Countervanes 4 del Ram. Tornillo
5. Llave de situación de goma superior 6. de aislamiento
7. chaveta paralela con tornillo del tornillo 8.
Estructura del montaje del espolón del tubo
Stackspecification en espiral del BOP de la tubería
| Modelo |
4 1/16” - 10000psi |
3 1/16” - 10000psi |
| Diámetro interior principal |
103.2m m (4 1/16”) |
77.8m m (3 1/16”) |
| Presión de trabajo nominal del sistema |
MPa 70 (10000psi) |
| Presión de trabajo clasificada del sistema operativo |
21MPa (3000psi) |
| Presión de funcionamiento recomendada del sistema operativo |
8,4 ~10.5MPa (1200~1500psi) |
| Mientras que la presión aumenta dentro de bien, la presión de funcionamiento se debe aumentar por consiguiente |
| Conexión inferior |
Junta de unión CB44 |
Junta de unión CB34 |
| Diámetro interior aplicable |
máximo 2 7/8" |
máximo 2" |
| Dimensión |
Ф432mm×1197mm |
Ф290mm×836mm |
| Peso |
460kg |
132kg |
Especificación técnica principal del BOP de la tubería en espiral
| modelo |
4 1/16” - 10000psi |
3 1/16” - 10000psi |
| diámetro interior principal |
103.2m m (4 1/16”) |
77.8m m (3 1/16”) |
| presión de trabajo nominal del sistema |
MPa 70 (10000psi) |
| presión de trabajo clasificada del sistema operativo |
21MPa (3000psi) |
| presión de funcionamiento recomendada del sistema operativo |
8,4 ~10.5MPa (1200~1500psi) |
| disposiciones de espolones |
De de arriba a abajo: ciego, esquileo, resbalón, tubo |
| tamaño agujereado aplicable |
máximo 2 7/8" |
máximo 2" |
| dimensión (altura de la anchura x de la longitud x) |
1498(1691) mm× |
1064mm×409mm×860m m |
| 648mm×2139m m |
| Peso |
1993kg |
655kg |
