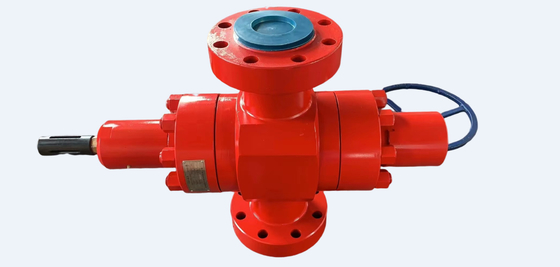

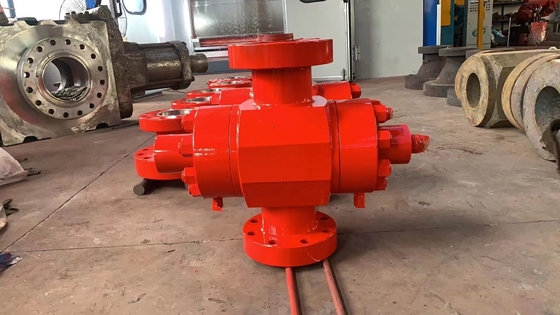

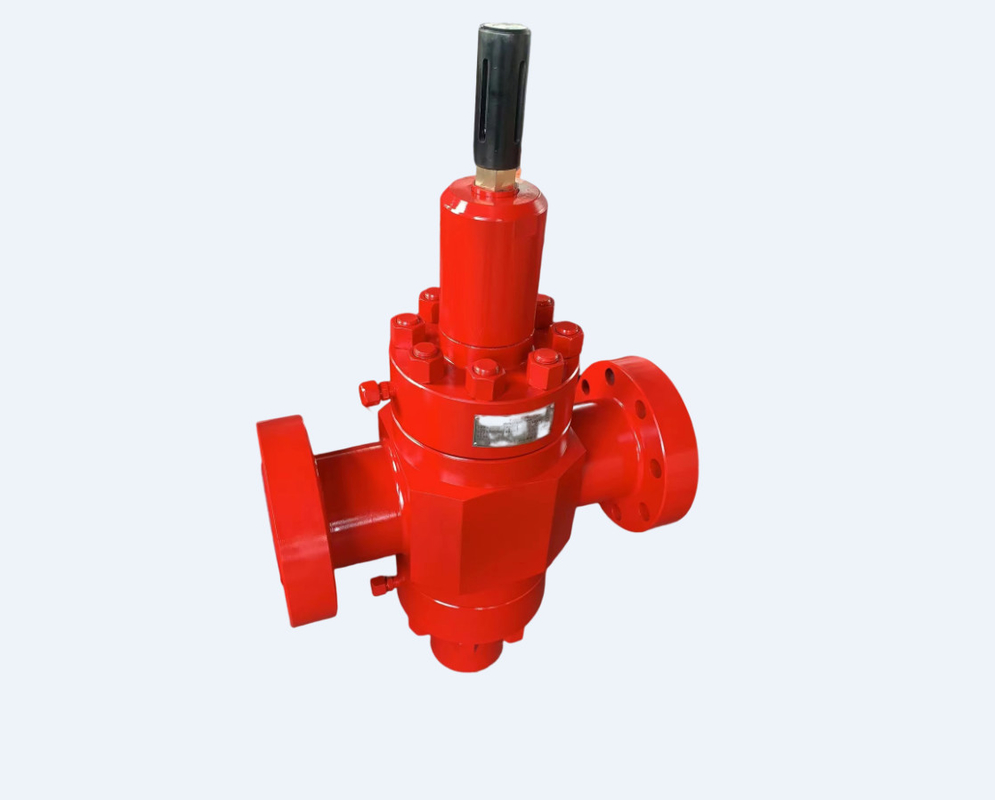

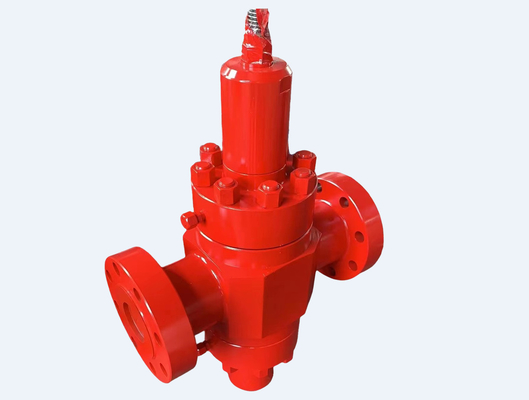

Válvula de puerta manual Válvula plana 4 1/16 pulgadas Presión 10000PSI API PSL3 Material del cuerpo Acero de carbono
1Objetivo principal y aplicación
La válvula de puerta de placa se utiliza para el paso / parada de la tubería de control y los otros medios cuya presión de trabajo nominal es de 70 MPa, el orificio completo requiere 103 mm, el rango de temperatura de trabajo es de -29 °C ~ + 121 °C,y que medios incluyen petróleo, gas natural y otras materias en entornos ácidos y no ácidos
2Especificación de la tecnología
a) el Estándar de ejecución del producto: especificación API SPEC 6A de cabeza de pozo y assy X-mas.
b. Presión de trabajo nominal: 70 MPa (10000 PSI)
c. Abertura nominal: 103 mm (4 1/16 pulgadas)
d. el número de Presión del aceite de control hidráulico: 10,5 MPa
e. Nivel de temperatura nominal: LU
f. Nivel del material: DD
g. Nivel de especificación del producto: PSL 3
h. Nivel de requisitos de rendimiento: PR1
3Características de la estructura
3.1 La válvula es una válvula de puerta de placa ascendente compuesta por el cuerpo de la válvula, el asiento de la válvula, el muelle de onda, el disco de la válvula, el tallo de la válvula, el capó de la válvula, la tuerca del tallo, los sellos de embalaje, etc. (véase el dibujo adjunto)
3.2Todas las partes (superficie húmeda) de la válvula están hechas de acero aleado o acero inoxidable, que puede cumplir con los requisitos de estado diseñados por la especificación técnica.
3.3 El asiento de la válvula es una estructura de sellado flotante, que hace que el asiento de la válvula se une firmemente con la placa de la válvula, y que la cavidad de la válvula esté llena de grasa de sellado con un mejor sellado.Las caras de sellado de la placa de la válvula y el asiento de la válvula se tratan con carburo de base de níquel soldado de dureza de la piel de 45 ~ 62HRC, que tienen una alta dureza anti-abrasivo y anti-escoria para aumentar la vida útil de las válvulas.
3.4 El relleno de embalaje tiene una estructura de tipo "boca", que puede mantener un sellado eficaz a una presión nominal y a una presión alta.
3.5. Después de que la válvula está conectada con la tubería de control hidráulico,la posición del cilindro de aceite se empuja para moverse hacia arriba y hacia abajo por contacto con la presión del fluido por lo que el tallo de la válvula tiene movimiento sincronizado con la placa de la válvulaCuando la posición se mueve hacia arriba, el indicador se mueve con él, la válvula se abre para abrir, de lo contrario la válvula se cierra.
4. Almacenamiento, transporte y mantenimiento. .
4.1La válvula debe almacenarse en una habitación seca y ventilada y cerrar el orificio para que la válvula se cierre.
4.2. Como almacenamiento, el extremo conectado debe pintar aceite para antirruído y anti-ensuciamiento.
4.3. antes de la entrega, en la cavidad de la válvula está llena de grasa de sellado de alta presión; después de su uso, hasta que muchas vecesLa grasa de sellado debe inyectarse en la cavidad de la válvula mediante la válvula de inyección de grasa de sellado del capó de la válvula.Si es necesario, desvincule las tuercas de la válvula de inyección de grasa de sellado y conecte la pistola de inyección de grasa de sellado de alta presión para inyectar grasa de sellado en la cavidad de la válvula, luego atornille la tuerca.
4.4 La válvula se utiliza para abrir/cerrar el medio de flujo. Durante el uso, la válvula debe permanecer en posición de "abre totalmente" o "cierra totalmente", sin poder utilizarse para la regulación del flujo.de otra manera afectar a las propiedades de sellado y a la vida útil de las válvulas.
5Prueba de presión e instalación
5.1. Antes de la entrega de la válvula,103Las pruebas de presión hidráulica de 0,5 MPa se habían realizado dos veces.
a..Procedimiento de la presión de ensayo: los dos extremos se ensayan tres veces por separado, el tiempo de presión en posición de pie no es inferior a 3 min la primera vez,el tiempo de presión en posición de pie no es inferior a 15 min en la segunda y tercera vez"No debe haber fugas ni reducciones durante la presión en posición de pie.
5.3 Como válvula de conexión con la tubería, se podrá fijar en el extremo de la válvula una junta de sellado de anillo BX155 y un par de bridas con tornillos y tuercas, que deberán ser de tornillo,y dos piezas de 1′′ tubería hidráulica de la mesa de control hidráulico se conectarán de forma segura con el orificio superior y el orificio inferior en el lado del cilindro hidráulico, para que la válvula pueda abrirse/cerrarse.
6. Reparación
6.1. Hay una pequeña fuga entre un par de sellos del disco de la válvula y el asiento de la válvula, cuando la grasa de sellado se inyectará en la cavidad de la válvula mediante el sellado de grasa de la válvula de inyección, si falla,la cara de sellado puede tener arañazos o desgasteLa renovación se realizará bajo acabado de cara y tierra.
6.2Si se produce una fuga en el tallo de la válvula o en el relleno de embalaje del tallo de equilibrio, el relleno debe reemplazarse.
