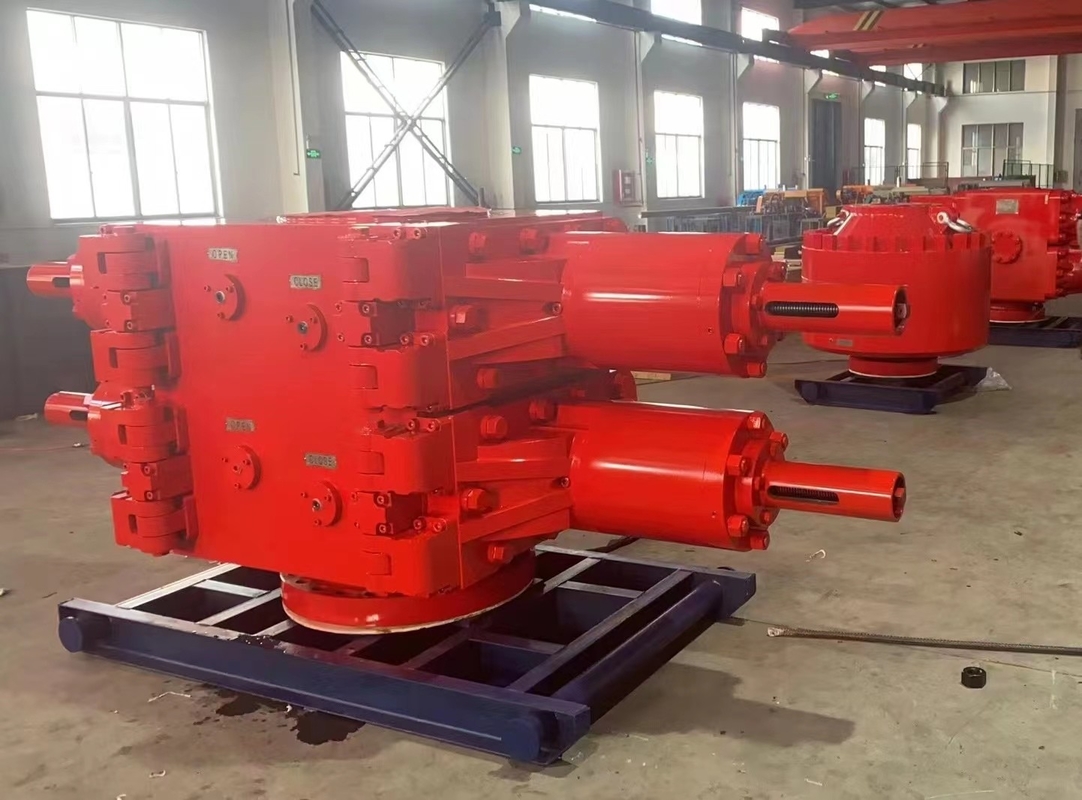

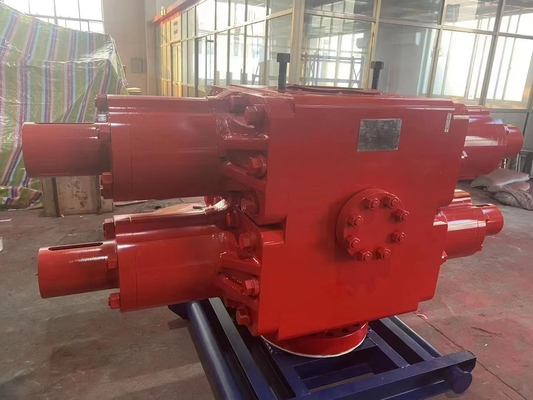

Equipo de prevención de explosiones de perforación de campos petrolíferos con doble ram BOP 2FZ18-35

2FZ18-35 Equipo de prevención de explosiones de perforación de yacimientos petrolíferos con doble ram BOP

I. Equipo de prevención de explosiones Modelo del producto: 2FZ18-35

II.Equipo de prevención de explosiones Principales usos
El bloqueador hidráulico de doble ramada está diseñado para controlar eficazmente las explosiones durante los ensayos de aceite (gas).El bloqueador hidráulico de doble ram puede utilizarse solo o en combinación con un bloqueador de un solo ramTambién se puede utilizar en combinación con un bloqueador anulado.
III. Principio de trabajo de los equipos de prevención de explosiones
1Principio de acción del interruptor
Cuando el aceite de alta presión del sistema de control hidráulico entre en la cámara de cierre de los cilindros hidráulicos izquierdo y derecho,el pistón se empuja para conducir el eje del macho y el conjunto del macho para moverse hacia el centro del cabezal del pozo respectivamente a lo largo de las pistas definidas por la cámara del macho para sellar el pozoCuando el aceite de alta presión entra en la cámara de apertura de los cilindros hidráulicos izquierdo y derecho,el pistón se empuja para conducir el eje del macho y el conjunto del macho para alejarse del centro de la cabeza del pozo para abrir la cabeza del pozoEl interruptor de puerta controla las acciones de apertura y cierre del bloqueador de explosión por la válvula de reversión del sistema de control hidráulico.
2Principio de sellado:
Para sellar eficazmente la cabecera del pozo, el bloqueador de explosión debe contar con cuatro sellos, a saber: el sello superior y el sello del caparazón, el sello delantero de la puerta, el sello entre el tubo y el sello delantero.Sello entre la carcasa y la puerta lateralEl sello entre el eje de la puerta y la puerta lateral.
El proceso de sellado de la puerta se divide en dos pasos: primero, bajo la acción del aceite hidráulico,el eje de la puerta empuja el núcleo de goma de sellado delantero de la puerta para apretar y deformar la parte delantera de selladoEn el caso de los equipos de ensayo, se utiliza un sistema de presión de compresión de interferencia, que se utiliza para el ensayo de la superficie de la tubería.la presión del pozo empuja el sello delantero del carnero desde la parte trasera del carnero para apretar y deformar aún másAl mismo tiempo, la presión del pozo empuja el carnero desde el fondo para flotar cerca de la superficie superior de sellado de la cáscara, formando así un sello confiable, que se llama pozo.La presión ayuda a sellar el efecto.
Las tareas específicas son:
1Cuando hay una tubería en el pozo, puede cerrar el espacio anular entre la carcasa y el tubo.que puede cerrar el espacio anularLas tuberías con las especificaciones anteriores también están disponibles con puertas de cable. (Las especificaciones específicas se configuran de acuerdo con los requisitos del cliente)
2Cuando no hay una herramienta de perforación en el pozo, el pozo se puede sellar con una puerta de sellado completa.
3Con el fin de controlar eficazmente la presión de formación, se puede utilizar junto con el colector de ensayo de aceite (gas) para lograr operaciones de equilibrio de presión.
4Las operaciones especiales como la eliminación de pozos y la limpieza de pozos pueden llevarse a cabo mientras el pozo está cerrado.
IV. Principales parámetros técnicos de la BOP
Nombre: Preventor de explosión de doble ramada hidráulico
Modelo: 2FZ18-35
Presión de trabajo nominal: 35Mpa
Diámetro nominal: 180 mm (7 1/16)
Presión de ensayo de resistencia: 52,5 MPa
Especificaciones de la ram: La cavidad superior está equipada con 2 7/8?, la cavidad inferior está equipada con una puerta completamente cerrada
** Conexión inferior: brida 350
Conexión inferior: brida 350
