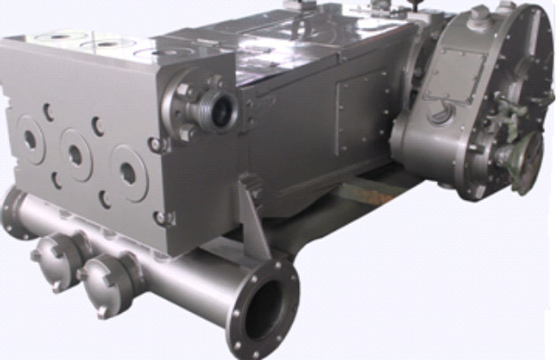

Bomba de tres cilindros KTZ-600L Tipo 600HP para el camión de fracturación acidificante

Bomba de tres cilindros KTZ-600L Tipo 600HP para el camión de fracturación acidificante

Descripción del KTZ600L

La bomba KTZ600L es una bomba de pistón horizontal de tres cilindros de acción única y volumétrica. La potencia máxima de entrada de la bomba es de 600 hp.Esta bomba se utiliza ampliamente en operaciones intermitentes de pozos de petróleo, tales como acidificación, cementación, fracturación, inyección de agua y otras condiciones de trabajo.como el GJC45-21, GJC50-13, camión de fracturación acidificante tipo 700, 45-21 de inyección de alta presión, etc.

Parámetros técnicos principales:

Posibilidad de reducción de las emisiones de CO2

Frecuencia máxima: 450 rpm

Carga máxima de la varilla de conexión: 100000 libras ((445000N)

El fuego: 152.4 mm.

Proporción de engranajes: 4.61:1

Largo: 64" (1626 mm)

Ancho: 53.78" (~1366 mm)

Alturas: 23'88" (607 mm)

Peso: 5495 libras (2492 kg)

Principales características estructurales:

1Se compone de tres partes: extremo de potencia, extremo hidráulico y caja de reducción.

2. Adopta un diseño único de caja de cambios de reducción externa. La caja de cambios de reducción se puede montar a la izquierda o a la derecha, y hay 16 posiciones de instalación diferentes para elegir,Facilitando el diseño y el mantenimiento del vehículo;

3Derivado de la bomba corta SPM600, se aumenta la longitud de la carcasa de la bomba, se agrega una pequeña varilla de conexión, y el émbolo y la varilla de conexión se conectan mediante abrazaderas,que supere las deficiencias de la bomba corta que es difícil de mantener y que es adecuada para su configuración en una sola máquinaEn los camiones de bombeo (skids), se ha convertido en un producto estándar para camiones domésticos de cementación y equipos de inyección de alta presión;

4Tiene intercambiabilidad básica con las partes internas de la bomba SPM600;

5Hay dos cuerpos de cabeza de bomba diferentes para instalar cuatro especificaciones diferentes de émbolos (3", 3.5", 4", 4.5") para obtener diferentes presiones y desplazamientos para que los clientes elijan.

Los parámetros de rendimiento son los siguientes: (Nota: Los parámetros del cuadro se calculan sobre la base de una eficiencia volumétrica del 100% y una eficiencia mecánica del 90%).
